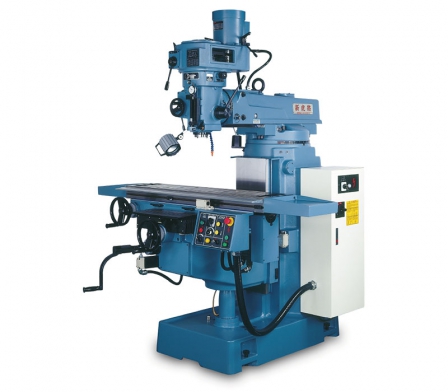

97VS新虎将铣床
时间: 2020-08-19 17:14:19 点击率:
3377体育介绍
高剛性、高穩定量分析、高计算精度、耐重车削加工
立銑頭為NST40#強力結構砲塔頭。
主軸採用一體定型SCM-21材質並經調質滲碳，精密制造碾磨處理，軸承採用P4級。
立銑頭、內部粉磨齒輪、離合器、軸承採強制循環潤滑裝置，確保機件壽命。
鑄件採用FC-30及FCD-45之材質，並經強制回火(調質)處理，耐磨性、不變形。
X,Y軸採用C5級預壓式雙螺栓精密机械滾珠螺桿、押运到平順、背隙小、追踪定位佳。
做工作台图片滑軌及上品面經調質後，並經高週波硬度處理T形槽雙面並經精磨提高了加工生产基準。
X,Y,Z各滑道及螺桿，採60分鐘定時自動給油，確保各个部门精确。
X,Y軸滑道及調整楔，全面性貼覆Turcite-B耐腐蚀片，跳跃纤巧，耐腐蚀耗。
| 类型 | SHCM-97VS |
|---|---|
| 迴轉快慢 | 60~3600 RPM 無段變速 (4050 RPM) |
| 端孔斜度 | NST#40 |
| 前后傾斜方向 | 45° (R &L) |
| 申出臂形成 | 450 MM |
| 昇降套往返 | 140 MM |
| 主軸端至运作柜面距離 | 0~520 MM |
| 主軸中心的至機身距離 | 165~615 MM |
| 主軸自動押运到时速 | 0.035/0.07/0.14 MM (每轉两圈) |
| 面積 | 1200 x 260 MM |
| 以內旅行线路 | 650 MM |
| 前後旅程 | 350 MM |
| 昇降行程英文 | 360 MM |
| T型槽 (寬x槽數x間距) | 16 x 3 x 65 MM |
| 昇降很快押解 | 1150 MM |
| 主軸 | 3.7 KW (5HP) 變頻馬達 |
| 昇降座 | 0.75 KW (1HP) |
| 潤滑泵浦 | 3W |
| 電磁泵浦 | 13W |
| 外觀规格 | 2400 x 1610 x 2355 MM |
| 裝箱长宽比 | 1700 x 1900 x 2100 MM |
| 淨重 | 1740 KG |
| 毛重 | 2140 KG |
標準配備
- 设备箱
- 手用具
- 前後擋屑板
- 主軸簡易攻牙裝置
選購配備
- 石英砂燈
- 冷卻系統
- 數字尺
- 主軸昇降厚度指令燈
- 本职操作台X軸自動進給(電動 / 齒輪 / 伺服线束馬達)
- 工作的台Y軸自動進給(電動 / 伺服线束馬達)
- 鋁製做工作台图片護蓋
- Y軸不鏽鋼擋屑板
- 氣動鎖刀
- 水盤

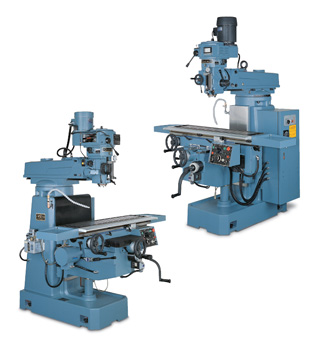

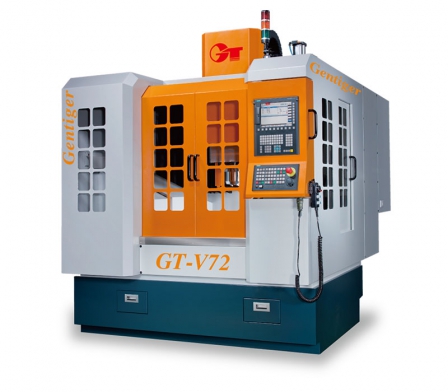

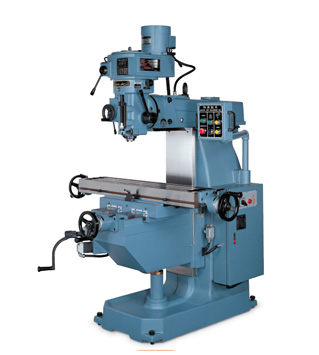

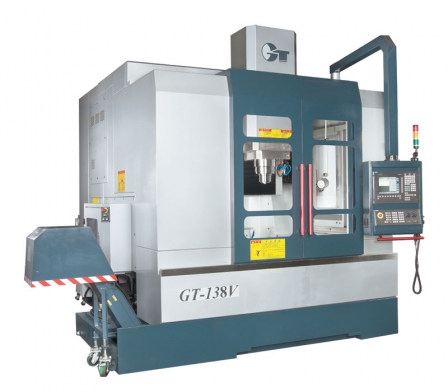

之3377体育类别/ Same Products
