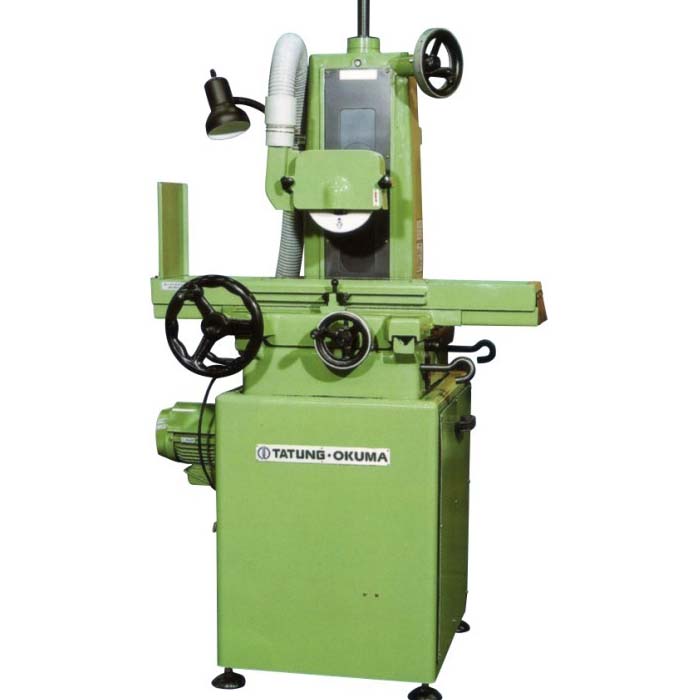

原产地台湾大同磨床 TSG-350
时间: 2020-08-19 17:11:59 点击率:
产品介绍
主要鑄件如底座，鞍座，工作臺，立柱採用 FC30 及 FCD35 之材質，是高強度及耐磨鑄鐵，配合內部之超強加強肋，並經強制回火處理，消除應力，以杜絕日後變形，保持機械的精密度． 主要鑄件如底座，鞍座，工作臺，立柱採用 FC30 及 FCD35 之材質，是高強度及耐磨鑄鐵，配合內部之超強加強肋，並經強制回火處理，消除應力，以杜絕日後變形，保持機械的精密度．
高強度立柱 採用 H 型鋼結構，高鋼性，寬跨距滑軌，再經加工及精密道軌研磨，主軸不 ? 生振動，確保加工成品精度．
鞍座滑軌為雙 V 型 YLT—350 為一 V 一平滑軌；工作臺滑軌為一 V 一平型設計，並貼有鐵弗龍． (TURCITEB) 薄片，由人工鏟花完成，以獲得致之接獨面，如此結合面可使工作臺運作時輕快，確保其精確性．
高穩定
底座采箱型結構一體式設計，鋼性強，不會因 ? 強大外力而變形，因此獲得良好的研磨面及確保精度．
彈筒式主軸
V3 級馬達與砂輸主軸一體設計，主軸材質 ?SCM—21 經調質後，並經初加工在高周波硬化處理，並經精密研磨程式採用超精密 P4 級斜角滾珠／滾柱軸承，軸端偏擺在 0.002mm 以下，密封式油脂潤滑，確保長期壽命，高速旋轉無噪音，無震動，高性能，高扭力，適合高精密成型研磨，主軸更換簡單容易．
自動潤滑系統
採用電磁泵控制潤滑油繼續不斷的迴圈自動潤滑所有的道軌，上下及前後螺杆，可降低磨損．
簡潔吸塵系統
YLT—3 5 0 與本機一體，節省空間，切屑容易清除．
附件齊全
適合各種高精密研磨作業，充分發揮機械的特性．
|
产品规格
|
|
項 目
|
機 型
|
機 型
|
|
|
TSG-350 614
|

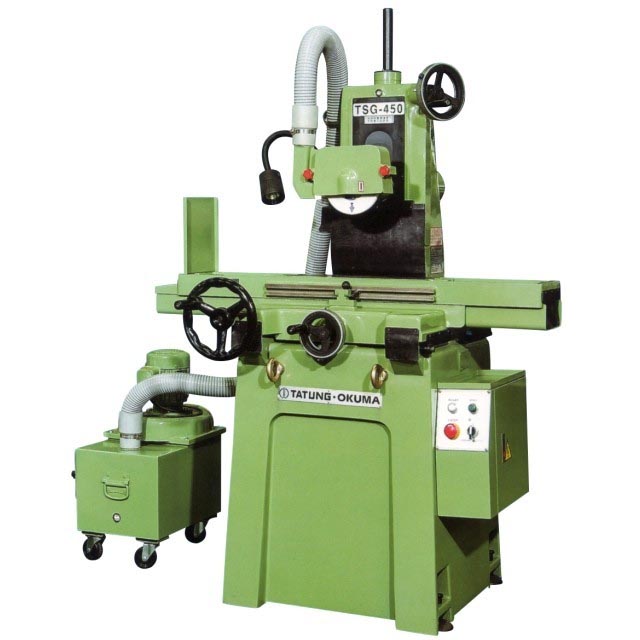

TSG-450 618
|
||
|
研磨大長度
|
365mm
|
470mm
|
|
|
研磨大寬度
|
153mm
|
163mm
|
|
|
砂輪軸心至工作臺距離
|
385mm
|
400mm
|
|
|
砂輪尺寸（外徑 * 厚度 * 孔徑）
|
180×13× 31.75mm
|
180×13× 31.75mm
|
|
|
在輪轉速（ 60HZ ）
|
3600rpm
|
3600rpm
|
|
|
手輪每轉進給量
|
工作臺左右移動
|
100mm
|
100mm
|
|
鞍座前後移動量
|
5mm ( 每刻度 0.02mm )
|
5mm ( 每刻度 0.02mm )
|
|
|
砂輪上下移動量
|
1mm ( 每刻度 0.005mm )
|
1mm ( 每刻度 0.005mm )
|
|
|
研輪馬達（ V3 ）
|
0.75Kw2p
|
0.75Kw2p
|
|
|
吸塵馬達（ V3 ）
|
0.4Kw2p
|
0.4Kw2p
|
|
|
機器大小（長 * 寬 * 高）
|
1030×1060× 1951mm
|
1400×920× 1850mm
|
|
|
機械重量
|
520Kg
|
820Kg
|
|
