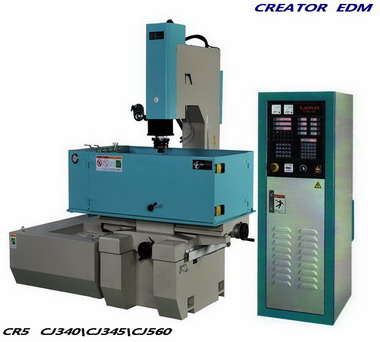

群基火花机单轴数控 CR5型
时间: 2020-08-19 17:09:22 点击率:
产品介绍
CR5拥有非常出色的小电流放电加工性能，能够达到Ra,.2的表面光洁度，小0.03mm的清角能力；可搭配CJ235\340\345\560机床；台湾群基钨钢专用火花机 CR2
|
群基电火花（ZNC）特性 |
|
|
01： |
群基电火花 高刚性铸件体结构 |
|
02： |

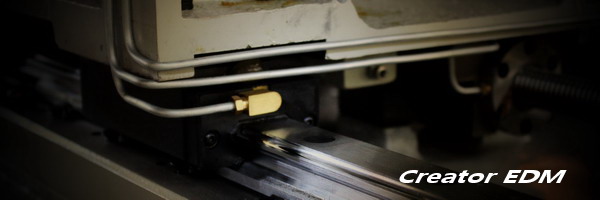

群基放电机 传动导轨 |
|
03： |
群基火花机 方便、实用、齐全的功能 数位化操作版面及记忆模组式的加工参数设定操作得心应手。 可作十段式加工深度设定而自动转换为适当的加工参数， 简化加工操作程序。 |
|
04： |
群基电火花机 专家数据库 预设10种常用的加工参数记忆模组，简化加工参数选择及操作程序。 可自动存储加工资料，不受断电影响。 |
|
05： |
放电加工机 高精度之主轴设计 |
|
群基CR5电火花机械规格（ZNC） |
||||
|
|
CJ235 |
CJ340 |
CJ345 |
CJ560 |
|
X*Y*Z行程 |
350*250*200 |
400*300*200 |
450*350*200 |
600*500*220 |
|
机头行程 |
170mm |
220mm |
220mm |
220mm |
|
工作台尺寸 |
600*320 |
700*360 |
700*400 |
900*500 |
|
大电极重量 |
50kg |
75kg |
75kg |
75kg |
|
大工件重量 |
500kg |
900kg |
1000kg |
1500kg |
|
机床尺寸 |
1200*1400*2100 |
1200*1300*2150 |
1300*1350*2160 |
2650*1900*2300 |
|
机床重量 |
1000kg |
1100kg |
1300kg |
1950kg |
|
群基电火花电器规格（CR5） |
||||
|
电源规格 |
50A |
|||
|
电源容量 |
5KVA |
|||
|
加工电压 |
100V |
|||
|
高压选择 |
150V\270V |
|||
|
小休止时间 |
1us |
|||
|
小放电时间 |
1us |
|||
|
加工速度 |
480mm3\min |
|||
|
表面光洁度 |
0.2umRa |
|||
|
电极消耗比 |
0.3% |
|||
|
电控柜重量 |
200kg |
|||
|
群基钨钢放电机标准配置 |
|
|
01： |
酒精球式灭火器、LED工作灯、台湾华乐士油泵、滤芯及滤棉 三轴光学尺（分辨率0.005mm\可升级为0.001mm）、 细目永磁磁盘（150mm*300mm）注：CJ560标准配置200mm*400mm细目永磁磁盘 工具箱 (含标准配件)操作手册、原厂保证书等 其它为列出之附件为选配，如需了解详情烦联系3377体育 ； |
