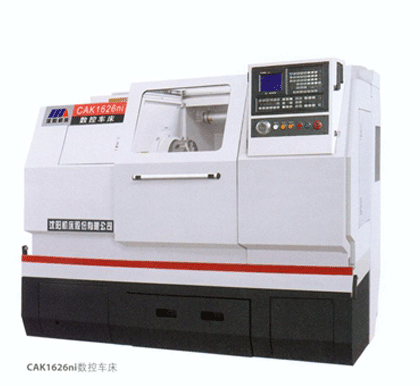

沈阳数控车床CAK16/36/40系列
时间: 2020-08-19 17:16:31 点击率:
3377体育介绍
|
CAK50j
系列作品
|
CAK50i
系列表
|
CAK61j
系列表
|
CAK61i
全系列
|
CAK63
型号
|
CAK80
类别
|
||
| 床身大转臂的直径 | mm | 500 | 500 | 610 | 610 | 630 | 800 |
| 导轨高跨度 | mm | 400 | 400 | 400 | 400 | 550 | 600 |
| 大铸件高度 | mm | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 |
750 1500
3000
|
1500 3000
5000
|
| 大车削加工厚度 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 |
600 1350
2850
|
1350 2850
4850
|
| 大铣削半径 | |||||||
| 卧式刀架 | mm |
500(立四)
360(立六)
|
500(立四)
360(立六)
|
610(立四)
480(立六)
|
610(立四)
480(立六)
|
630 | 800 |
| 滑板长板上中倾动直徑 | |||||||
| 开式刀架 | mm | 300 | 300 | 370 | 370 | 350 | 480 |
| 大车削加工直徑 | |||||||
| 立式刀架 | mm | 400 | 400 | 500 | 500 |
500(卧六)
400(卧八)
|
600(卧六) |
| 长板上中转动截面积 | |||||||
| 柜式刀架 | mm | 280 | 280 | 350 | 350 |
350(卧六)
310(卧八)
|
480(卧六) |
| 主轴的两端类型及标号 | mm | A8 | A8 | A8 | A8 | D11 | D11 |
| 三爪卡盘 | |||||||
| 半自动 |
●
φ250
|
●
φ250
|
●
φ250
|
●
φ250
|
●
φ315
|
●
φ315
|
|
| 手动 |
★
φ250
|
★
φ250
|
★
φ250
|
★
φ250
|
/
/
|
/
/
|
|
| 液压机 |
★
φ250
|
★
φ250
|
★
φ250
|
★
φ250
|
★
φ304
|
★
φ304或381
|
|
| 伺服电机前段锥孔锥度 | 1:20 | 1:20 | 1:20 | 1:20 | 1:20 | 1:20 | |
| 伺服电机孔直径 | mm | 70mm | 70mm | 70mm | 70mm | 104mm | 104mm |
| 设备的主轴转数级数 | |||||||
| 双速直流电机 |
●
12级 n
|
/
/
|
●
12级 n
|
/
/
|
/ | / | |
| 定频电机的 |
★
定时三档无极
|
●
自行三档无级变速
|
★
全自动三档无级变速
|
●
半自动三档有级
|
自动的四档无极变速 |
一键四档无级变速 |
|
| 设备主轴转数範圍 | |||||||
| 双速发电机 | r/min |
●
40-1800
|
/
/
|
●
40-1800
|
/
/
|
/ | / |
| 调频变频电动机 | r/min |
★
22-220 71-710 215-2200
|
●
22-220 71-710 215-2200
|
★
22-220 71-710 215-2200
|
●
22-220 71-710 215-2200
|
17-128 38-278 75-750
170-1000
|
17-100 38-222 76-445
180-1000
|
| 主无刷电机工率 | |||||||
| 双速无刷电机 | kW |
●
6.5/8
|
/
/
|
●
6.5/8
|
/
/
|
/ | / |
| 变频柜交流电动机 | kW |
★
7.5
|
●
7.5
|
★
7.5
|
●
7.5
|
11 | 15 |
| 核心高 | |||||||
| 距床身 | mm | 250 | 250 | 305 | 305 | 315 | 400 |
| 距水平面 | mm | 1130 | 1130 | 1185 | 1185 | 1110 | 1130 |
| 快移强度X/Z | mm/min |
5/10
(1900mm时
Z为6)
|
5/10
(1900mm时
Z为6)
|
5/10
(1900mm时
Z为6)
|
5/10
(1900mm时
Z为6)
|
4/8 | 4/8 |
| 刀架转位精力(一办公桌) | s | 2.4(立四) 2.2(立六) 1.6(卧六) | 2.4(立四) 2.2(立六) 1.6(卧六) | 2.4(立四) 2.2(立六) 1.6(卧六) | 2.4(立四) 2.2(立六) 1.6(卧六) |
3.9(立四) 3.6(立六) 1.7(卧六)
1.6(卧八)
|
3.9(立四) 3.6(立六) 1.7(卧六)
1.6(卧八)
|
| 刀架转位去重复wifi定位可靠性强，精密度 | mm | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" |
| X轴旅行路线 | mm | 250 | 250 | 305 | 305 | 320 | 420 |
| Z轴形成 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 |
600 1350
2820
|
1350 2850
4850
|
| 类件精密度 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
| 零部件外壁滑度 | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
| 尾台套筒直径约/形成 | mm | 75/150 | 75/150 | 75/150 | 75/150 | 100/250 | 100/250 |
| 尾座锥孔锥度 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | |
| 刀架组织形式 | |||||||
| 开式四办公桌 | ● | ● | ● | ● | ● | ● | |
| 卧式六钳台 | ★ | ★ | ★ | ★ | ★(配不起尾座) | ★(不是尾座) | |
| 柜式六工作台面 | ★ | ★ | ★ | ★ | ★ | ★ | |
| 离心式八治具 | ★ | ||||||
| 刀杆长宽 | |||||||
| 外圆 | mm | □25×25 | □25×25 | □25×25 | □25×25 | □32×32 | □32×32 |
| 外圆 | mm | φ32,φ25 | φ32,φ25 | φ32,φ25 | φ32,φ25 | φ32 | φ32 |
| 大承重墙 | |||||||
| 轴类件 | kg | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 |
1500 2000
2500
|
2000 2500
3000
|
| 盘类件 | kg | 600 | 600 | 600 | 600 | 1000 | 1200 |
| 数控载重量 | kg | 2100 2300 2600 2900 | 2100 2300 2600 2900 | 2200 2500 2700 3000 | 2200 2500 2700 3000 |
3750 4000
5000
|
5500 6500
8000
|
