嘉升细孔放电机SD精密型
时间: 2020-08-19 17:08:03 点击率:
产品介绍

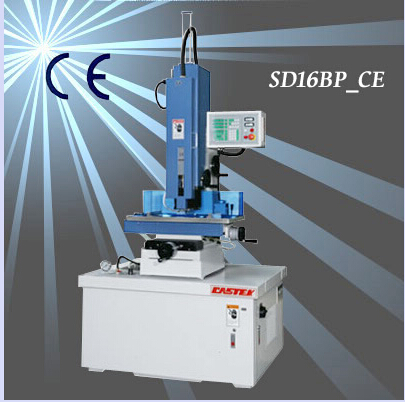

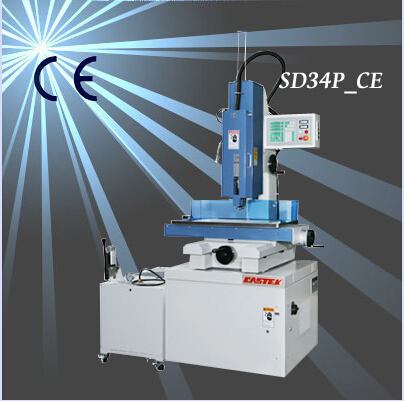

| 項目 \ 型號 | SD16BP | SD34P | 單位 |
|
工作台面尺寸
|
440 * 225
|
560 * 345
|
mm
|
|
17.3 * 8.8
|
22 * 13.5
|
inch
|
|
|
大公件尺寸
長x寬x高 |
700 * 410 * 240
|
800 * 520* 240
|
mm
|
|
27.5 * 16 * 9.4
|
31.4 * 20.4 * 9.4
|
inch
|
|
|
行程 (X,Y軸)
|
300 * 200
|
400 * 300
|
mm
|
|
11.8 * 7.8
|
11.8 * 7.8
|
inch
|
|
|
伺服軸行程(Z軸)
|
350
|
350
|
mm
|
|
13.7
|
13.7 |
inch
|
|
|
加工頭行程
|
160
|
160
|
mm
|
| 6.3 | 6.3 | inch | |
|
眼模行程
|
null | null | mm |
| inch | |||
|
加工液容量
|
30
|
30
|
Litter
|
| 7 | 7 | Gal | |
|
電源電壓
|
3相與接地, 50/60HZ, 200/220/346/380/415/440/575 V
|
||
|
大消耗功率
|
4.0 KVA / 6 KVA (選購)
|
||
|
大加工電流
|
2 / 50A (選購)
|
||
|
加工脈波段T_ON
|
99 段
|
||
|
休止脈波段數T_OFF |
99 段
|
||
|
加工電流設定IP
|
15 段
|
||
|
穩定度設定STAB
|
10 段
|
||
|
淨重
|
850kg |
1000kg
|
約
|
|
毛重
|
1100kg |
1250kg
|
約
|
|
裝箱尺寸
(長x寬x高) |
140*140*220
|
140*140*220
|
cm
|
|
56*56*87 |
56*56*87 |
in
|
|
| SD 機械特性說明: | ||
|
S D |
1.
|
不論是熱處理鋼材、超硬合金、粉末治金，只要可導電之金屬，均可進行細孔放電加工
|
|
2.
|
熱處理鋼 或 鎢鋼，不用先穿孔，可直接放電攻牙
|
|
|
3.
|
軟體版本 Ver.26 起新增 軟啟動功能，防止大電流加入時入口處起毛邊
|
|
|
4.
|
舊版本可於日後追加更新到新版本
|
|
|
5.
|
適合線切割模具之穿線孔加工
|
|
|
6.
|
加工孔徑由0.1mm ~ 3.0mm.（標準），3.1mm ~ 6.0mm選購
|
|
|
7.
|
0.5mm 以上電極之（ 加工深度：電極直徑 ）可達（ 200：1 ）
|
|
|
8.
|
曲面、圓球 或 不規則表面 均可加工
|
|
|
9.
|
高速低電極消耗，紅黃銅管均適用
ex. 加工用熱處理SKD-11，使用1mm之紅銅電極，電極消耗率為 30～60％ |
|
|
10.
|
加工孔真圓度、垂直度良好，表面無毛邊
|
|
|
11.
|
使用去離子水，做為加工液，取得容易，價格低廉
|
|
|
12.
|
高速反應速度之伺服馬達控制，加工穩定且速度快
|
|
|
13.
|
可靠之放電電路，即使細小電極亦能穩定加工
|
|
|
14.
|
不倒角之鎢鋼放電，有效提高模具壽命，及表面再磨之加工程序，
並有效縮小加工後之孔徑 EX.CD650，76mm厚，使用0.5mm之電極來加工，加工時間15分鐘，加工孔徑為0.57～0.58mm(選購) |
|
|
標準附件:
|
選購附件:
|
|||||
| 1. | 電極眼模: 1.0mm | 1 PC | 1. | 嘉昇進口之眼模0.1-6.5mm |
|
|
| 2. | 電極銅管 1.0mm X 400L | 10PCS | 2. | 嘉昇進口之電極0.03-6.5mm |
|
|
| 3. | 電極夾頭 EH0330(0.3~3.0mm) | 1 PC | 3. | 精密電極夾頭0.1~1.5mm |
|
|
| 4. | 光學尺顯示 | X & Y | 4. | 精密電極夾頭0.1~1.2mm |
|
|
| 5. | 精密不銹鋼研磨工件墊塊 | 1 SET | 5. | 電極夾頭0.3~3.0mm |
|
|
| 6. | 機械水平調整墊塊 | 1 SET | 6. | 電極夾頭0.5~6.5mm |
|
|
| 7. | LED工作燈 | 1 PC | 7. | COLLET夾頭(4.0~6.0mm) |
|
|
| 8. | 工作箱與工具組 | 1 SET | 8. | Z軸自動深度控制裝置 |
|
|
|
9. |
全數位化控制面板(480組加工條件) | 9. | 鎢鋼加工迴路與裝置 |
|
||
| 10. | 軟啟動功能 | Ver.26 | 10. | 鎢鋼加工迴路專用油 |
|
|
| 11. | 磁鐵吸座板 | 1 SET | 11. | 加工浸漬槽 |
|
|
| 12. | GUIDE防濺套 | 1 PC | 12. | 高速放電攻牙裝置 |
M2~M8
|
|
| 13. | 紙質過濾網 | 1 PC | 13. | 攻牙眼膜&攻牙電極 |
M2~M8
|
|
| 14. | 50AMP電流加工迴路 |
|
||||
| 15. | 簡易NC功能裝置 |
|
||||

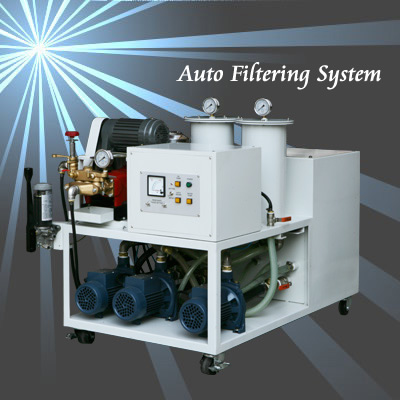

| 16. | 自動過濾系統含水質再生 |
|
||||
| 17. | 紙質過濾系統 |
|
||||
| 18. |
機械油漆顏色 |
|||||
