大立加工中心MCV-860
时间: 2020-08-19 17:22:26 点击率:

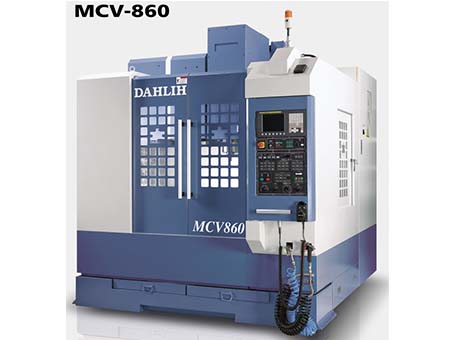

大立加工中心MCV-860
3377体育介绍
機器型號 MCV-860
工作台
任务厨房台面積 950 x 550 mm
T型槽 ( 寬度 x 槽數 x 間距 ) 18 x 3 x 150 mm
作业台大載重 800 kg
行程
左右行程 ( X軸 ) 860 mm
前後行程 ( Y軸 ) 550 mm
主軸頭上下行程 ( Z軸 ) 550 mm
主軸鼻端至业务工作台面距離 150 ~ 700 mm
軸心至機柱前方距離 600 mm
滾柱螺桿油冷卻 無
軌道类型 (X,Y,Z) 線性滑軌
進給
X軸快移進給 40 m/min
Y軸快移進給 40 m/min
Z軸快移進給 30 m/min
切割進給 10,000 mm/min
小進給量 0.001 mm
主軸
主軸连接结构 皮帶式
主軸馬達 30分鐘 11 Kw
主軸馬達 連續 7.5 Kw
主軸錐孔 NT.40
主軸轉速 8,000 rpm
軸端軸承規格 Ø70 mm
主軸大扭距 47.7N-m
冷卻 / 潤滑方案 油冷卻 / 挥发性的油脂潤滑
自動換刀裝置(A.T.C)
刀庫存储空间 24 支
高速钢锯片弹簧夹头类型 BT40
拉柄六角螺栓结构 瓣爪式 45° 拉刀頭
大加工件体积 7 kg
大车床刀具長度 300 mm
大数控刀片直徑(鄰空刀) Ø90 ( 140 ) mm
選刀原则 Random
電動機
X軸伺服控制器馬達 3 Kw
Y軸步进驱动器馬達 3 Kw
Z軸台达伺服电机馬達 4 Kw
其他
业务需求電力 36 KVA
氣壓壓力所需(供應量) 6 kg / cm²
切屑泵浦 3/4 HP
车削加工燃油箱出水量 ( 總出水量 / 實際出水量 ) 300 L
機重视量 5,400 kgf
機器佔地空間 2,260 x 2,900 mm

本新公司享有設計變更之權利，如无降重恕不额外知会。


標準附件
  • 熱交換器
  • 移動式手動脈波產生器
  • 全密閉式護罩
  • RS-232 介面
  • 自動斷電作用
  • 示警燈
  • 自動潤滑裝置
  • 运作燈
  • 3377体育软件及3377体育软件箱
  • 預備保險絲
  • 迴轉式抑制控制面板
  • 主軸冷卻器
  • 24刀凸輪式換刀系統
  • 床台螺旋运动式切屑輸送
特別附近
  • 螺旋叶片式切屑輸送器
  • 履帶式切屑輸送器及切屑車
  • 第4軸有效控制
  • 主軸貫穿冷卻裝置附過濾器
  • 脚座沖屑裝置
  • 自動刀長量測裝置
  • 自動铸件量測裝置
  • 光學尺
  • 30, 32, 40刀凸輪式換刀系統
  • 12,000 / 15,000 rpm 直結式主軸
  •
