大立加工中心MCV-1020BA
时间: 2020-08-19 17:22:26 点击率:

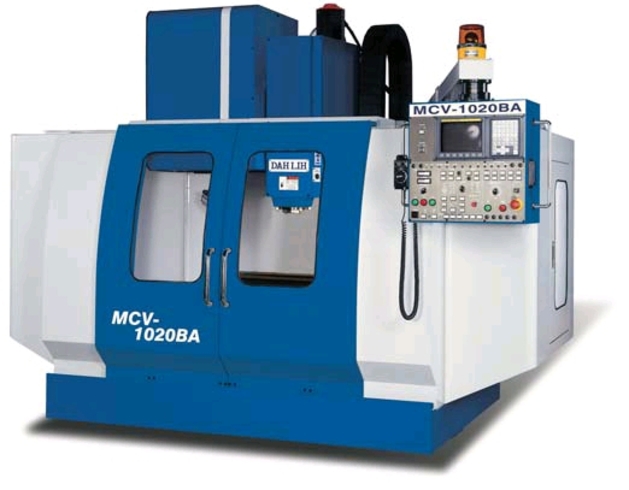

大立加工中心MCV-1020BA
产品介绍
機器型號 MCV-1020BA
工作台
工作台面積 1,250 x 660 mm
T型槽 ( 寬度 x 槽數 ) 18 x 5 mm
工作台大載重 1,000 kg
行程
左右行程 ( X軸 ) 1,020 mm
前後行程 ( Y軸 ) 550 mm
主軸頭上下行程 ( Z軸 ) 560 mm
主軸鼻端至工作台面距離 150 ~ 710 mm
軸心至機柱前面距離 600 mm
進給
X軸快移速度 30 m/min
Y軸快移速度 30 m/min
Z軸快移速度 20 m/min
切削進給 10,000 mm/min
小進給量 0.001 mm
主軸
主軸端孔斜度 NT.40
主軸轉速 8,000 rpm
主軸轉速範圍 Infinite variable
自動換刀裝置(A.T.C)
刀庫容量 16 支
刀具刀柄型式 BT40
大刀徑 x 長度 Ø90 x 300 mm
大刀具重 6 kg
選刀方式 Bi-Directional
電動機
主軸驅動馬達 30分額定 11 Kw
主軸驅動馬達 連續運轉 7.5 Kw
X軸驅動馬達 3 Kw
Y軸驅動馬達 3 Kw
Z軸驅動馬達 4.2 Kw
其他
機器重量 6,000 kg
佔地面積 3,575 x 4,000 mm

本公司保有設計變更之權利，如有修改恕不另行通知。


標準附件
  • 熱交換器
  • 移動式手動脈波產生器
  • 環噴裝置
  • 半密閉式護罩
  • RS-232 介面
  • 自動斷電功能
  • 警示燈
  • 自動潤滑裝置
  • 工作燈
  • 工具及工具箱
  • 預備保險絲
  • 懸吊式控制面板
  • 主軸冷卻器
  • 剛性攻牙
特別附件
  • 全密閉式護罩
  • 螺旋式切屑輸送器
  • 履帶式切屑輸送器及切屑車
  • 第四軸接線盒
  • 深孔鑽
  • 主軸貫穿冷卻裝置附過濾器
  • 沖屑裝置
  • 自動刀長量測裝置
  • 自動對心裝置 (Renishaw OMP-60)
  • 自動交換工作台
  • 凸輪式換刀 (24刀)
    • 大刀具直徑 x 長度  Ø70 x 300 mm
    • 大刀具重 7 kg
    • 大刀徑相鄰刀穴無刀時 Ø127
  • 直結式主軸 10,000 rpm, 12,000 rpm, 15,000 rpm
  • 內藏式主軸 15,000 rpm, 20,000 rpm
  • 石墨過濾設備
